TN-TA6000智能在线测温装置

文章出处:未知 责任编辑:石琨 人气:110 发表时间:2018-08-24 13:58 【

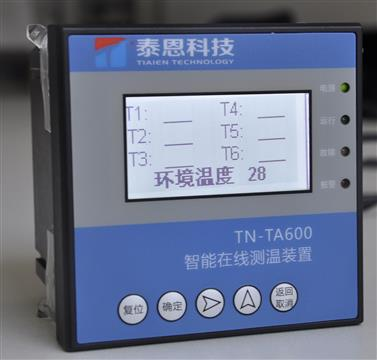

TN-TA6000智能在线测温装置

来源:未知

郑州泰恩科技TN-TA6000智能在线测温装置简介


一、概述

1、适用范围

 TN-TA6000电力温度在线监测仪是一款广泛用于220kV 及以下高压电力测温温度在线监测的智能装置。主要用于实时在线监测电力线路接头处或电力设备大电流接点的异常温升。应用在电力、电厂、石油化工、矿井、煤场、仓库、钢铁冶炼等行业,主要监测对象是高压开关柜静动触头、母排、电缆接头等。

功能特点

2TN-TA6000结构合理,安装方便,采用电路元件均进口自国际一线厂商。核心控制单元采用32ARM高性能微处理器,保证高效、稳定、准确地处理各项数据。TN-TA6000按军工级品质要求进行生产与测试,专用于工业级强干扰的恶劣环境下。独具匠心设计的运行过程中连续自检功能,保证了TN-TA6000具有最大的可靠性。全数字化、智能化处理策略,使本系统完全杜绝了误报的可能。TN-TA6000可以对温度超限报警值、温升过快报警值、温升预警值 进行设置,设备在超限报警阶段进行开光量的输出及发出光报警讯号,同时具有通讯功能,方便用户系统集成,使用户及时排除故障,杜绝事故的发生。

TN-TA6000的温度采集模块TN-TS3,采用低功耗设计电路,具有无源无线,直接接触高压带电部位的特点。在线感应取电,将采集到精确可靠的温度数据通过无线的方式传输给TN-TA6000,同时等电位的特点不存在传统的线间击穿问题。

二、技术指标

 1 TN-TA6000性能指标

◆供电电压:85-265V/AC(110V-370V/DC)

◆收发模块通讯频率:433MHz

◆收发模块间距:60M

◆通讯接口:RS485

◆测温点数:1-18

◆通讯速率:1200/2400/4800/9600bps

◆温度测量范围:0-180

◆介质强度:2000V

◆通讯接口:RS-485

◆通讯协议:Modbus-RTU

◆测量精度:±1

◆功耗:5VA

◆报警输出口:两路无源常开(触点容量:DC30V/5A; AC250V/10A

◆采样频率:1-600S

2TN-TS3性能指标

 主要功能:温度数据采集与发送,与TN-TA6000配合使用;

 通信方式:采用433MHZ的无线跳频通讯;

 供电方式:CT取电,运行电流≥20A时启动;

 发射功率工作电压DC3.3V,发射电流30mA,休眠  电流1uA可以设定,发射功率≤10dBm;

 通信距离;可视距离100m;

 外壳材料:耐高温工程塑料,使用超声波一体封装技术,防水,防腐蚀;

 测温范围:0~180℃;

 测温精度: ±1;

 安装方式:通过特制表带式安装,可方便安装于动静触头、 电缆接头等部位。

3、绝缘性能

1)所有电路与外壳间的绝缘电阻在标准实验条件下,小于100MΩ。

2)所有电路与外壳间的介质强度能耐受交流50Hz,电压2kV(有效值),历时1min试验而无绝缘击穿或闪络现象。

4、抗干扰性能

1)电源回路、交流输入回路、开入回路、开出回路的端子与外露的非导电金属外壳之间,在规定的试验大气条件下,能耐受幅值为5kV的标准雷电波短时冲击检验。

21MHz100KHz的振荡波干扰:符合GB/T17626.12-1998《振荡波抗扰度试验》(等同于IEC610004121995)振铃波试验4级和阻尼振荡波试验3级(均为最高等级)。

3)浪涌干扰:符合GB/T17626.5-1999《浪涌(冲击)抗扰度试验》(等同于IEC610004519954级(4kV)标准。

4)抗静电放电干扰:符合GB/T17626.2-1999《静电放电抗扰度试验》(等同于IEC610004219954级(8kV)标准。

5)抗快速瞬变脉冲群干扰:符合GB/T17626.4-1998《电快速瞬变脉冲群抗扰度试验》(等同于IEC610004419954级(电源回路4kV,信号回路2kV)标准。

6)抗脉冲磁场干扰:符合GB/T17626.9-1998《脉冲磁场抗扰度试验》(等同于IEC610004919935级(1000A/m)标准。

7)抗辐射电磁场干扰:符合GB/T17626.3-1998《脉冲磁场抗扰度试验》(等同于IEC610004319955级(10A/m)标准。

5、环境条件

     工作温度:-10~70

     储存温度:-40~85

     由储存温度恢复到工作温度范围内后装置正常工作。不施加激励量,不出现不可逆变化。

6、可靠性指标

     MTBF(平均无故障运行时间):      90000h

     MTTR(平均故障修复时间):              3.5h
