TN-TA500 智能在线测温主机

文章出处:未知 责任编辑:石琨 人气:78 发表时间:2018-08-24 11:53 【

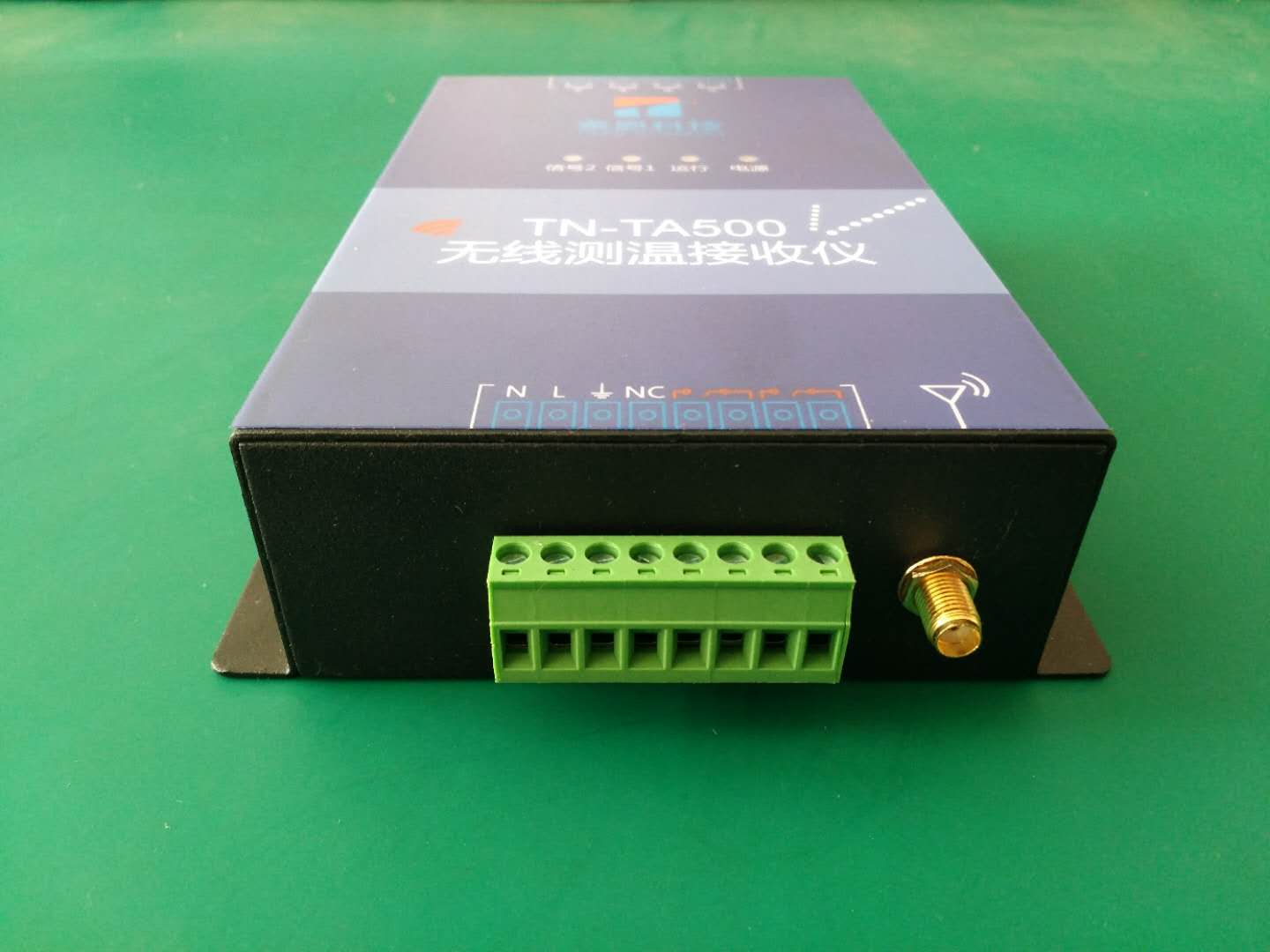

TN-TA500 智能在线测温主机

来源:未知




  TN-TA500电力温度在线监测仪是一款广泛用于220kV 及以下高压电力系统温度在线监测的智能装置。主要用于实时在线监测电力线路接头处或电力设备大电流接点的异常温升。应用在电力、电厂、石油化工、矿井、煤场、仓库、钢铁冶炼等行业,主要监测对象是高压开关柜静动触头、母排、电缆接头等。
功能特点
  TN-TA500结构合理,安装方便,采用电路元件均进口自国际一线厂商。核心控制单元采用32位ARM高性能微处理器,保证高效、稳定、准确地处理各项数据。TN-TA500按军工级品质要求进行生产与测试,专用于工业级强干扰的恶劣环境下。独具匠心设计的运行过程中连续自检功能,保证了TN-TA500具有最大的可靠性。
TN-TA500的温度采集模块TN-TS3,采用低功耗设计电路,具有无源无线,直接接触高压带电部位的特点。在线感应取电,将采集到精确可靠的温度数据通过无线的方式传输给TN-TA500,同时等电位的特点不存在传统的线间击穿问题。





相关技术指标:
 1、 TN-TA500性能指标
◆供电电压:85-265V/AC(110V-370V/DC)
◆收发模块通讯频率:433MHz
◆收发模块间距:≤60M
◆通讯接口:4个RS485
◆测温点数:最大600个
◆通讯速率:1200/2400/4800/9600bps
◆温度测量范围:-55℃-180℃
◆介质强度:2000V
◆通讯协议:Modbus-RTU
◆测量精度:±0.1℃
◆功耗:5VA
◆报警输出口:两路无源常开(触点容量:DC30V/5A; AC250V/10A)
◆采样频率:1-600S
2、TN-TS3性能指标
◆ 主要功能:温度数据采集与发送,与TNTA500配合使用;
◆ 通信方式:采用433MHZ的无线跳频通讯;
◆ 供电方式:CT取电,运行电流≥20A时启动;
◆ 发射功率: 工作电压DC3.3V,发射电流30mA,休眠  电流1uA可以设定,发射功率≤10dBm;
◆ 通信距离;可视距离100m;
◆ 外壳材料:耐高温工程塑料,使用超声波一体封装技术,防水,防腐蚀;
◆ 测温范围:0~150℃;
◆ 测温精度: ±1℃;
◆ 安装方式:通过特制表带式安装,可方便安装于动静触头、 电缆接头等部位。
